Прибор комплексного оборудования AvMap Ultra EFIS

9 инструментов в одном устройстве

Прибор AvMap Ultra EFIS с экраном 3.5" объединяет в себе альтиметр, датчик воздушной скорости, гировертикаль, гироскопический указатель курса /ПНП, датчик скольжения,  индикатор вертикальной скорости, автоматический радиокомпас с GPS, акселерометр и магнитный компас.

Предназначен для установки на спортивных самолетах, ультралайтах и самолетах экспериментальной категории.

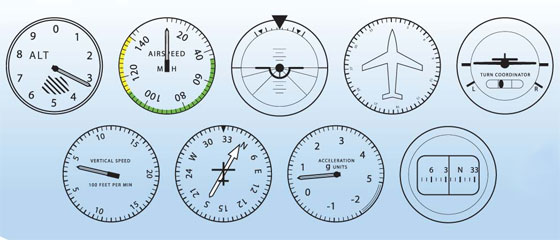

1. Альтиметр 2. Датчик воздушной скорости 3. Гировертикаль 4. Гироскопический указатель курса /ПНП 5. Датчик скольжения 6. Индикатор вертикальной скорости 7. Автоматический радиокомпас с GPS 8. Акселерометр 9. Магнитный компас

Компактные размеры и легкий вес

Ultra EFIS оснащен ярким 3.5" ЖК-дисплеем и имеет компактные размеры: глубина 2.49", внешние размеры 3.74" x 3.74"’, а его вес составляет всего 230г.

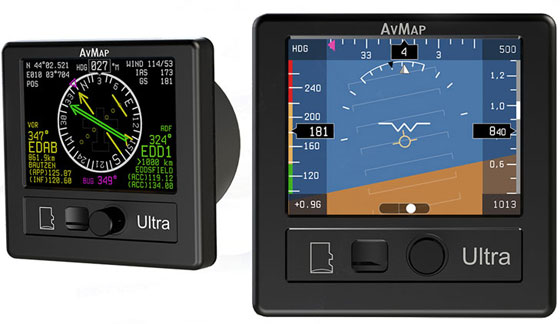

Страницы PFD и HIS (ПНП)

AvMap Ultra EFIS позволяет отображать страницы PFD и HSI. Смена отображаемых страниц производится при помощи поворотной кнопки.


На экране PFD отображаются данные ADAHRS: воздушная скорость, гировертикаль и пр.



На экране данных HSI отображаются следующие данные: пространственное положение, направление, расстояние, радиалы относительно навигационных точек (radials relative to reference navigation points), вертикальная скорость, приблизительная скорость ветра и т.д.

Навигация

Прибор комплексного оборудования AvMap Ultra EFIS предоставляет навигационную информацию. Используя картографические данные от Jeppessen на экране данных HSI, вы можете выбирать различные объекты в качестве навигационных точек: аэропорт, азимутальный радиомаяк, приводную радиостанцию и пр.

Ultra EFIS включает внутреннюю модель магнитного поля Земли, с помощью которой производится расчет магнитного отклонения и склонения. Прибор может определять текущее местоположение и скорость относительно земли при отсутствии GPS-сигналов.
